ＴＢ型　ガイドローラー

特徴 ノブを回すことにより　１本の縦ローラーが稼動します。 可動範囲は０〜（Ｓ+Ｄ）の範囲で移動します。 ※ローラー材質：ＳＵＪ２　 　 硬度：高周波焼入れ （ＨＲＣ５８°以上 / 有効硬化深さ０．７�o以上） 　 表面処理：硬質クロムメッキ （硬度ＨＶ７５０〜 / 厚み５μ以上）

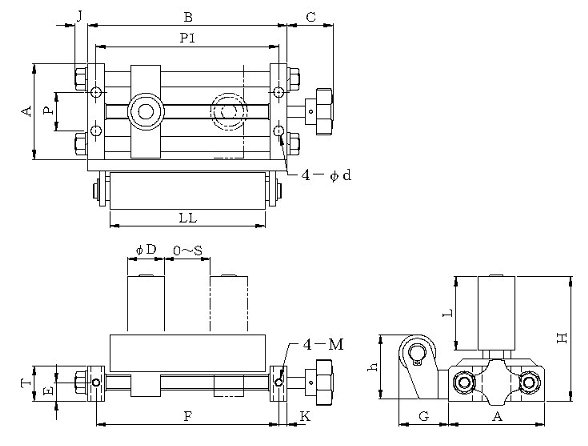

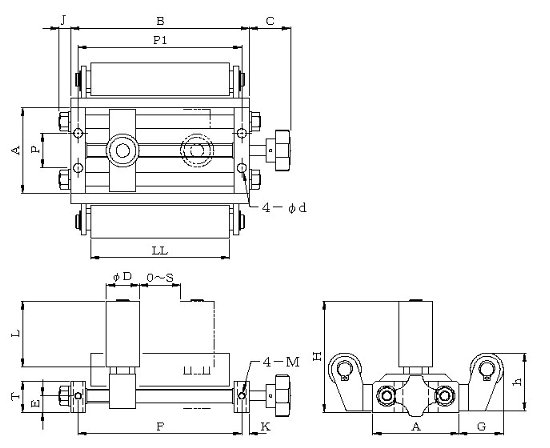

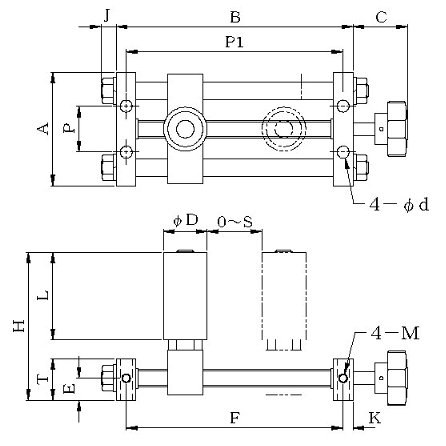

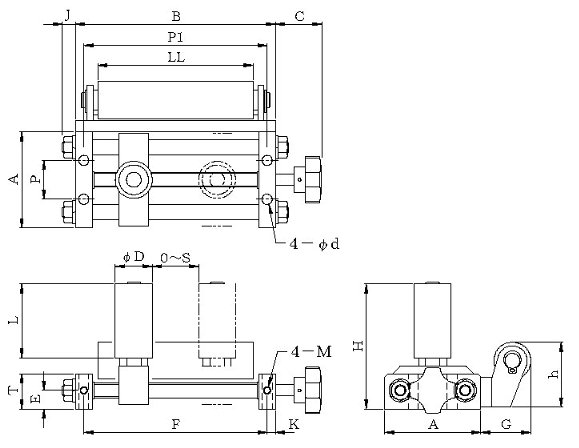

ＴＢ型　ガイドローラー　寸法表 ＴＢ＊＊−＊ スタンダードタイプ ＴＢ＊＊−＊Ｗ 横ローラー ダブルタイプ ＴＢ＊＊−＊Ｌ 横ローラー 左タイプ ＴＢ＊＊−＊R 横ローラー 右タイプ 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB25-1 25 20 40 19 67 52 79 25 7 21 70 5.5 4.5 10 M4 - - - RP20-40 32,890 TB25-2 84 111 - - - RP20-84 34,040 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB50-1 50 20 40 19 67 52 108 25 7 21 99 5.5 4.5 10 M4 - - - RP20-40 32,890 TB50-1R 84 26 36 48,645 TB50-1L ↑ TB50-1W 64,285 TB50-2 84 111 - - - RP20-84 34,040 TB50-2R 84 26 36 49,680 TB50-2L ↑ TB50-2W 65,320 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB55-1 55 30 70 25 109 65 137 22.5 9 25 125 6.5 6 14 M6 - - - RP30-70 46,345 TB55-2 145 184 - - - RP30-145 47,955 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB75-1 75 35 90 32 138 75 176 35 11 30 160 8.5 8 17 M8 - - - RP35-90 55,775 TB75-2 185 233 - - - RP35-185 59,685 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB100-1 100 30 70 25 109 65 188 31 9 25 176 6.5 6 14 M6 - - - RP30-70 46,345 TB100-1R 145 35 48 68,655 TB100-1L ↑ TB100-1W 91,080 TB100-2 145 184 - - - RP30-145 \47,955 TB100-2R 145 35 48 70,495 TB100-2L ↑ TB100-2W 92,805 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB115-1 115 40 130 32 176 85 221 46 14 38 205 8.5 8 17 M8 - - - RP40-130 72,450 TB115-2 180 226 - - - RP40-180 74,980 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB150-1 150 35 90 32 138 75 260 37 11 30 244 8.5 8 17 M8 - - - RP35-90 55,775 TB150-1R 185 42 65.5 85,675 TB150-1L ↑ TB150-1W 115,575 TB150-2 185 233 - - - RP35-185 59,685 TB150-2R 185 42 65.5 89,585 TB150-2L ↑ TB150-2W 119,255 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) TB220-1 220 40 130 32 176 85 340 46 14 38 324 8.5 8 17 M8 - - - RP40-130 72,450 TB220-1R 265 50 70 124,545 TB220-1L - TB220-1W 176,870 TB220-2 180 226 - - - RP40-180 \74,980 TB220-2R 265 50 70 127,075 TB220-2L - TB220-2W 179,285 ※型式をクリックすると外観図面が閲覧出来ます。
